Acoplaments d’aire comprimit
Sèrie 310
La sèrie 310, que s’adapta a l’estàndard americà, està
constituïda per acoblaments universals
d’aire comprimit, adequats per a la majoria d’aplicacions. Aquesta àmplia gamma de productes de fàcil maneig ofereix acoblaments de seguretat, així com connexions Stream-Line o Multi-Link. Aquesta sèrie participa també de les característiques més importants dels productes CEJN, tals com el seu elevat caudal, la poca força de connexió requerida i la seva operabilitat amb una sola mà. Aquests acoplaments i espigues presenten les rosques mascle revestides de tefló per a facilitar la seva instal·lació.
DADES TÈCNIQUES
Material: Acoplaments-Acer/llautó niquelat. Espiga-Acer Zincat. Caudal d’aire: Màx a 6 bar. (87 PSI) de pressió d’entrada, caiguda de pressió 0,5 bar (7 PSI): 925 l/min (32.7 CFM). Màx. pressió de treball: 16 bar (232 PSI). Mín. pressió de rotura: 140 bar (2030 PSI). Escala de temperatures:-20 – +100ºC (-+4ºF – +212ºF). Diàmetre de pas nominal: 5,3 mm (7/32″)
Sèrie 320
Resistent i insensible a les vibracions, la sèrie 320s’ha fabricat
seguint un disseny original de CEJNque ha arribat a convertir-se en estàndard en la indústria europea. Els acoblaments d’aquesta sèrie poden manipular-se amb una sola mà, requereixen d’escassa força per a la seva connexió i es caracteritzen per la seva enorme capacitat de cabal. aquests acoblaments i espigues es presenten les rosques mascle revestides de tefló per a facilitar la seva instal·lació. Els acoplaments també s’ofereixen en versió de seguretat i en un ampli assortiment de connexions, que inclou la líniaStream-Line i els mòduls de connexió Multi-Link. Les espigues també es fabriquen en llautó (sèrie 321).
DADES TÈCNIQUES
Material: Acoplaments-Acer/llautó niquelat. Espiga-Acer Zincat. Caudal d’aire: Màx a 6 bar. (87 PSI) de pressió d’entrada, caiguda de pressió 0,5 bar (7 PSI): 2100 l/min (74.2 CFM). Màx. pressió de treball: 16 bar (232 PSI). Mín. pressió de rotura: 140 bar (2030 PSI). Escala de temperatures:-20 – +100ºC (-+4ºF – +212ºF). Diàmetre de pas nominal: 7,6 mm (5/16″)
Acoplaments de seguretat
Sèrie 320
Els acoblaments anti-reculada de la sèrie 320 es desconnecten en dues etapes, a fi d’evacuar l’aire residual de l’acoblament i minimitzar així el risc d’accidents per a l’usuari, derivats d’una brusca separació dels seus components. a expulsió d’aquest aire durant l’operació de desconnexió contribueix a més a reduir considerablement el nivell de soroll, sobretot si es compara amb altres acoblaments estàndard. característiques com la reduïda força de connexió requerida i l’escàs nivell de soroll produït durant la desconnexió contribueixen a crear un entorn laboral més segur i agradable. Els acoblaments d’aquesta sèrie compleixen les normes ISO 4414 i EN 983. Aquests acoblaments i espigues presenten les rosques mascle revestides de tefló per a facilitar la seva instal·lació.
DADES TÈCNIQUES
Material: Acoplaments-Acer/llautó niquelat. Espiga-Acer Zincat. Caudal d’aire: Màx a 6 bar. (87 PSI) de pressió d’entrada, caiguda de pressió 0,5 bar (7 PSI): 1900 l/min (67,1 CFM). Màx. pressió de treball: 12 bar (174 PSI). Mín. pressió de trencament: 48 bar (696 PSI).Escala de temperatures:-20 – +100ºC (-+4ºF – +212ºF). Diàmetre de pas nominal: 7,6 mm (5/16″)
Components Multi-Link
El disseny modular del sistema Multi-Link ofereix unes possibilitats de combinació il·limitades. Aquest sistema permet connectar fins a 6 seccions entre si fàcilment per a obtenir un mòdul compacte. Les diferents seccions que inclouen el sistema Multi-Link es comercialitzen amb un acoblament ràpid incorporat (veure sèries 300, 310 i 320) i rosca femella. El sistema Multi-Linktambé permet crear de manera ràpida i senzilla un xarxa flexible d’aire comprimit connectant diversos mòduls a les mànegues CEJN.
DADES TÈCNIQUES
Màx. pressió de treball: 10 bar (261 PSI)
Escala de temperatures: – 30ºC fins a +100ºCMitjà: Aire comprimit
Material: Llautó niquelat
Material d’estanqueitat: nitril
Multi-Link amb acoplaments ràpids integrats:
Sèrie 300, sèrie 310 i sèrie 320

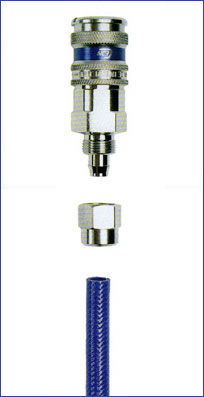

Stream Line. Adaptadors i mànegues
El sistema combina les conegudes sèries d’acoblament ràpids CEJN amb una mànega de poliuretà resistent a l’oli, a fi d’obtenir la major connexió, flexibilitat i durada possible. L’estanqueïtat es realitza mitjançant l’ús d’un con i una rosca que, juntament amb la mànega de poliuretà, donen lloc a una connexió segura i resistent, sense necessitat d’utilitzar abraçadores que danyarien la mànega.
MÀMEGA DE POLIURETÀ CEJN
· Resistent a l’oli
· Gran resistència al degoteig amb excel·lents resultats enfront del desgast
· Incomparables propietats d’envelliment: dura fins a 10 vegades més que una mànega de goma convencional resistent a l’oli
· Lleugeresa -mínim de 37 grams/metre
· Àmplia gamma de temperatures: de -30ºC a +60ºC sense perdre flexibilitat · Vàlvules de gran cabal en combinació amb les connexions Stream Line
La gamma de mànegues CEJN està constituïda per tres models bàsics, disponibles en color blau, adequats per a la majoria d’aplicacions d’aire comprimit:
Mànega de poliuretà reforçada
Mànega de poliuretà no reforçada
Mànega de poliuretà en espiral
ACOPLAMIENTOS DE MANGUERA Y ADAPTADORES
Les connexions Stream-Line estan disponibles en les sèries 300, 303, 310, 315, 320, 408, 410 i 430. Pel que fa a les connexions fixes, CEJN ofereix una àmplia gamma d’adaptadors de rosca, amb o sense opció de gir.
Enrotlladors per aire comprimit
19 911 500X
Enrotlladora per a aire comprimit, amb mànega de poliuretà reforçada de 8 x 12 mm.
S’instal·la en la paret i permet un gir de 150º.
Longitud: 10 m
19 911 501X/502X
Enrotlladores per a aire comprimit, amb mànega de poliuretà reforçada de 6,5 x 10 i 8 x 12 mm.
S’instal·la en la paret o el sostre i permet un gir de 300º.
Longitud: 7 i 9 m
19 911 51XX
Enrotlladores per a aire comprimit, amb mànega de poliuretà reforçada de 8 x 12 i 9,5 x 13,5 mm.
S’instal·la en la paret o el sostre i permet un gir de 300º.
Longitud: 14 i 16m
Pistoles d’aire
Sèrie 208
Les pistoles d’aire de la sèrie 208 són productes duradors i d’escàs desgast en la coberta exterior, uns excel·lents aliats d’usuari en la majoria d’àrees d’aplicació. El seu disseny ergonòmic està indicat per a operaris esquerrans i destres, i assegura un maneig més còmode de la pistola. L’exterior plastificat de la pistola aconsegueix un agradable nivell de flexibilitat, al mateix temps que aïlla del fred i protegeix les superfícies delicades. El dissenyStar Tip del conducte d’aire és un excel·lent amortidor del soroll. (Les pistola d’aire es comercialitzen amb o sense filtre Star-Tip, que pot comprar-se per separat) la sèrie 208 disposa també d’un sistema de seguretat. La pistola amb regulador redueix la pressió de sortida de l’aire a nivells de total seguretat en cas de produir-se un bloqueig en el cabal del conducte exterior.
DADES TÈCNIQUES
Material: Cos – POM (acetat plàstic) Vàlvula/tub: llautó
Màx. pressió de treball: 16 bar (232 PSI) (Pistola amb regulador: 8 bar (116 PSI))
Mín. pressió de roscura: 64 bar (928 PSI)
Conexió: rosca femella 1/4″
Escala de temperatures: -20ºC – +60ºC (-4ºF – +140ºF)
Sèrie 207
La pistola d’aire de la sèrie 207 és un producte potent, compacte i manejable. el filtre estàndard duu un amortidor de soroll incorporat, Entre els seus accessoris pot destacar-se el tub de llautó i la punta de goma, perfecta per a ser utilitzada en superfícies delicades al netejar conductes, orificis, etc.
DADES TÈCNIQUES
Material: Cos – POM (acetat plàstic) Vàlvula/tub: llautó
Màx. pressió de treball: 16 bar (232 PSI) (Pistola amb regulador: 8 bar (116 PSI))
Mín. pressió de roscura: 64 bar (928 PSI)
Conexió: rosca femella 1/4″
Escala de temperatures: -20ºC – +60ºC (-4ºF – +140ºF)
